大口径螺旋焊管焊接方式

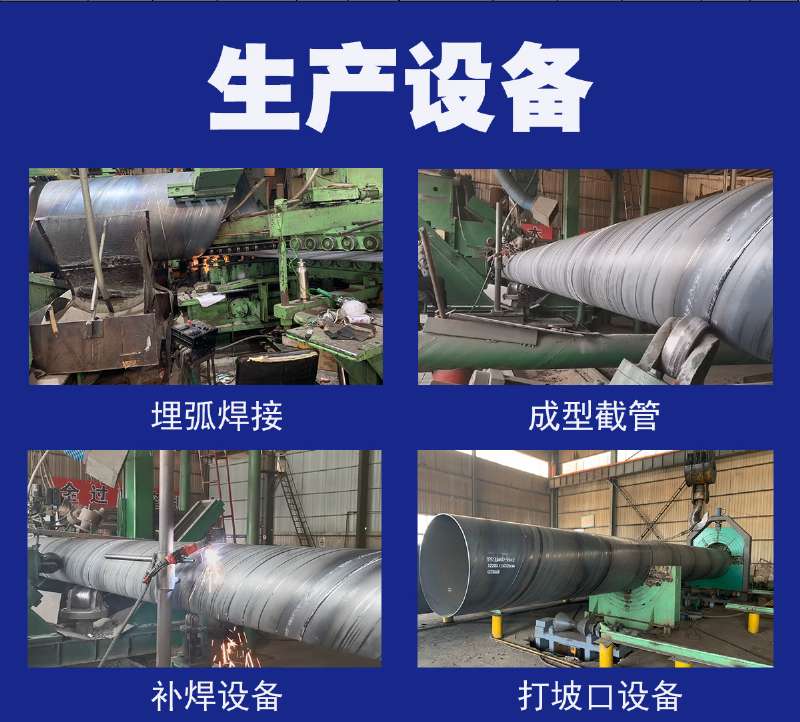

  大口径螺旋焊管焊接方式为埋弧焊；成型工艺，前摆式断续生产；机组由开卷机、矫正机、对中装置、液压剪、铣焊机、圆盘剪、铣边机、板面清扫设备、递送机、板边预弯设备、成型机、内焊、外焊、飞边、拨出、倒渣、补焊、平头倒棱、水压检验、成品检验、除油收集组成。螺旋钢管的埋弧焊接全过程如下：螺旋钢管-埋弧焊的原理：埋弧焊是利用电弧热能进行焊接的，与手工焊条电弧焊不同的是：埋弧焊的焊丝是裸露的，上面没有涂料，埋弧焊的确焊剂是预先铺在待焊处的，埋弧焊焊丝伸入焊剂中，电弧是在焊剂下燃烧的。焊丝与工件接触，按下启动按动钮后，焊丝与工件通电的瞬间，焊丝回抽，电弧引燃，焊接小车向前进，焊丝连续下向输送，维持电弧在焊剂层下燃烧，在电弧下方形成焊接熔池。在电弧周围，焊剂熔化形成一个空洞，。这个空洞和熔池不断前进，而熔池后方的金属凝固，形成连续的焊缝。这个过程由于是在焊剂下进行的，因此，我们用肉眼是看不到的。借助于X射线摄影可以看到。螺旋焊管友诚采用电接点压力表控制输送机两边压下油缸的压力，确保了带钢的平稳输送.采用外控或内控辊式成型。

  大口径螺旋内焊和外焊均采用美国林肯电焊机进行单丝或双丝埋弧焊接，从而获得稳定的焊接质量。焊完的焊缝均经过在线连续超声波自动伤仪检查，保证了100%的螺旋焊缝的无损检测覆盖率。若有缺陷，自动报警并喷涂标记，生产工人依此随时调整工艺参数，及时消除缺陷。采用空气等离子切割机将钢管切成单根。切成单根钢管后，每批钢管都要进行严格的首检制度，检查焊缝的力学性能，化学成份，溶合状况，钢管表面质量以及经过无损探伤检验，确保制管工艺合格后，才能正式投入生产。焊缝上有连续声波探伤标记的部位，经过手动超声波和X射线复查，如确有缺陷，经过修补后，再次经过无损检验，直到确认缺陷已经消除。带钢对焊焊缝及与螺旋焊缝相交的丁型接头的所在管，全部经过X射线电视或拍片检查。每根钢管经过静水压试验，压力采用径向密封。试验压力和时间都由钢管水压微机检测装置严格控制。试验参数自动打印记录。管端机械加工，使端面垂直度，坡口角和钝边得到准确控制。
