新闻详情
友诚管业，打造钢管行业知名品牌
全国服务热线三层PE防腐螺旋管性能检测
来源: 友诚管业
发布时间: 2020.11.25

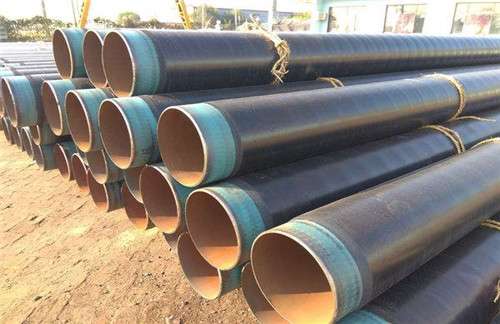

3PE防腐钢管加工方式一般分缠绕式和圆模包覆式两种。三层结构聚乙烯防腐层（3PE）综合了熔结环氧粉末涂层和挤压聚乙烯两种防腐层的优良性质，将熔结环氧粉末涂层的界面特性和耐化学特性，与挤压聚乙烯防腐层的机械保护特性等优点结合起来，从而显着改善了各自的性能。因此作为埋地管线的外防护层是非常优越的。据有关资料介绍，三层PE可使埋地管道的寿命达到50年，目前，在国际上被认为是先进的管道外防腐技术。在我国，三层PE已率先在石油天然气系统得到应用。我国已建成的陕京天然气管道及库鄯输油管道，最近国家重点工程西气东输近4000公里管道均采用了三层PE外防腐涂层。在天津市，陕气进津67公里高压管道、外环线30公里高压天然气管道、陕京线地下储气库122公里管线也是采用的三层PE。
3PE防腐性能检测，得出如下结论：
（1） 目前国内外防腐层应用效果评价很好，对其使用中产生的缺陷报道的很少。报道的主要缺点有露点、剥离、阴极剥离、阴极保护屏蔽、剥离防腐层膜下腐蚀等，而且大部分有关缺陷的报道还停留在理论推测阶段，如资料中提到阴极保护屏蔽的问题，到目前还没有关于防腐层实际运作中出现阴极保护屏蔽的实例报道。经过多年的实践表明，随着使用年限的增加，出现缺陷最少的涂层系统是FBE/挤压聚乙烯3层结构防腐系统。（2） 通过对欧洲聚乙烯防腐层30年应用史的回顾，虽然理论上剥离防腐层下会发生腐蚀或应力腐蚀开裂，但目前还没有发生剥离防腐层下出现膜下腐蚀或应力开裂的案例。在德国曼内斯曼研究所，曾经进行了长期的腐蚀实验室实验，以模拟防腐层应用效果。腐蚀实验环境有土壤、水、试验主要检查应力腐蚀开裂问题，其实验防腐是把有缺陷的聚乙烯防腐层钢管置于腐蚀条件和应力条件下，腐蚀环境为含有NaHCO3的沙土环境，温度70℃，管地电位-430~-460mV，钢管表面以不同方式预处理，所有钢管均带压循环。实验结束，防腐层缺陷周围或多或少都有剥离，但剥离区为发现腐蚀。表面无氧气化皮的钢管为出现应力开裂，有氧化皮的钢管出现了开裂，裂纹最大深度0.2mm，可能是由应力腐蚀造成。由此得出结论，彻底的表面处理是防止应力开裂的有效手段。
（3） 陕京管道2003年开挖763m长管段，3PE防腐层共有破损点四个。油破损点的缺陷形式可以看出，防腐层的破损均是由硬物划伤所致。对3PE直管和冷弯管3个探坑检查，共检测17出剥离强度，其中5处剥离强度值低于70N/ cm，最小剥离强度120N/cm,最大剥离强度200 N/cm。产生原因为陕京管道是国内首次采用3PE涂敷技术，涂敷商的涂敷水平有限，对工艺工程的控制能立相对较差，可能导致个别管道的涂敷工艺设置不当造成防腐层的粘接力差。防腐层剥离强度低只是个别部位，而且只要防腐层无破损，也不会造成管道腐蚀。
上一条： 热浸塑穿线管有口皆碑
下一条： 燃气输送用3PE防腐钢管
