碳钢螺旋钢管工艺

来源: 友诚管业发布时间: 2020.11.14

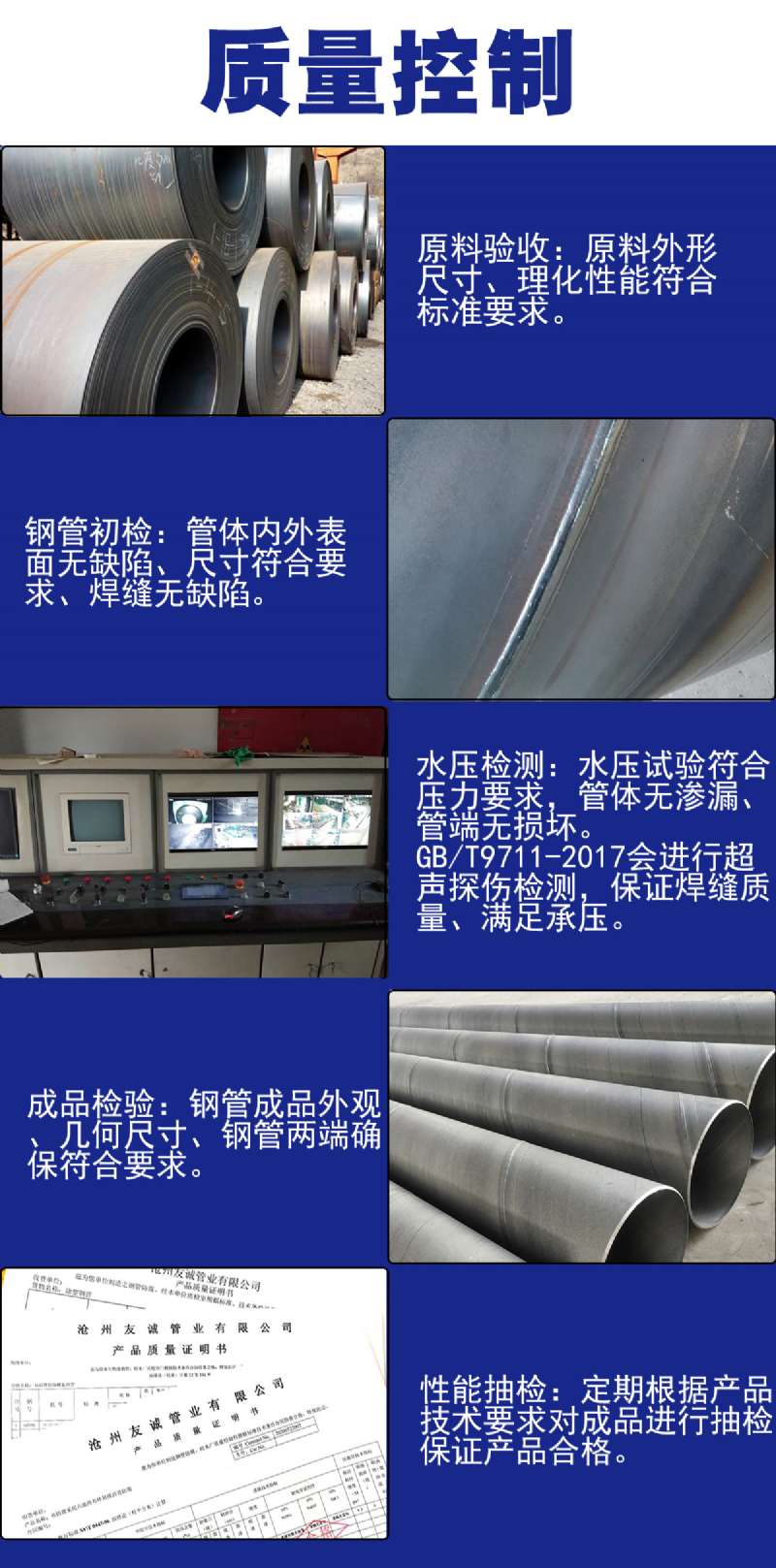

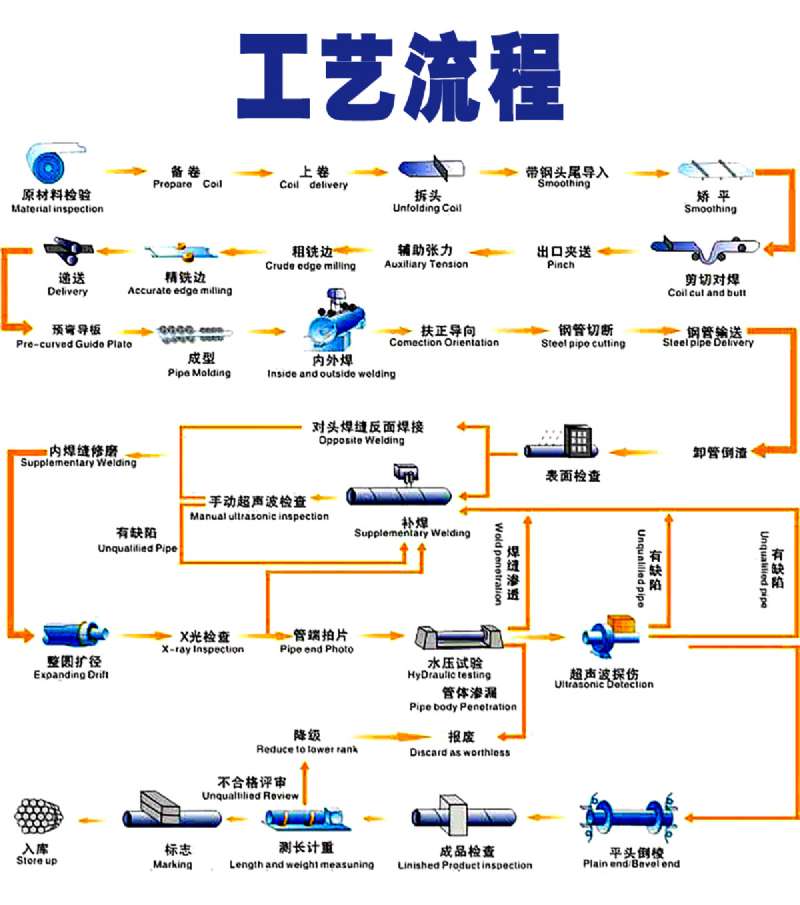

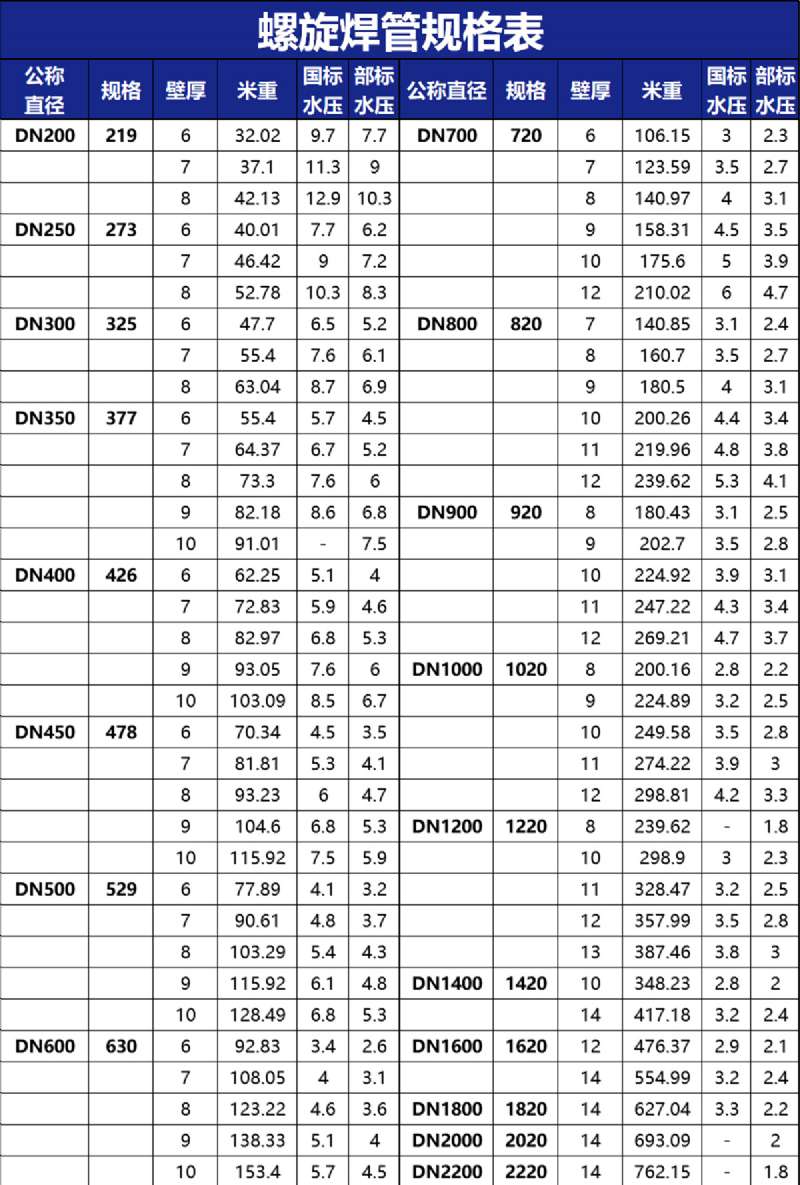

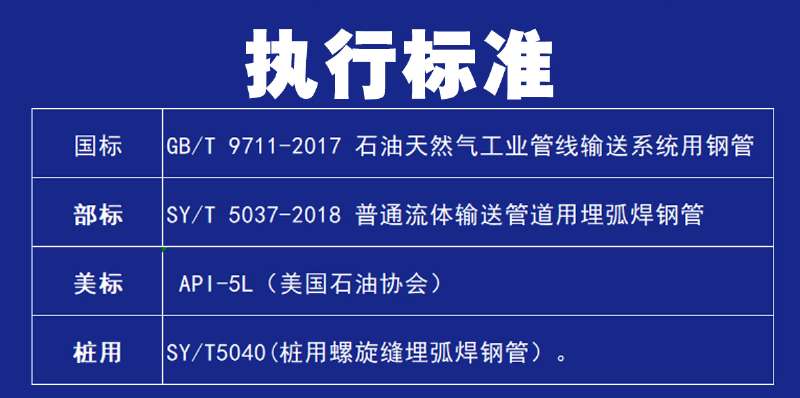

碳钢螺旋钢管将带钢送入焊管机组，经多道轧辊滚压，带钢逐渐卷起，形成有开口间隙的圆形管坯，调整挤压辊的压下量，使焊缝间隙控制在1~3mm，并使焊口两端齐平。1.如间隙过大，则造成邻近效应减少，涡流热量不足，焊缝晶间接合不良而产生未熔合或开裂。 2.如间隙过小则造成邻近效应增大，焊接热量过大，造成焊缝烧损;或者焊缝经挤压、滚压后形成深坑，影响焊缝表面质量。将管坯的两个边缘加热到焊接温度后，在挤压辊的挤压下，形成共同的金属晶粒互相渗透、结晶，*终形成牢固的焊缝。螺旋钢管若挤压力过小，形成共同晶体的数量就小，焊缝金属强度下降，受力后会产生开裂;如果挤压力过大，将会使熔融状态的金属被挤出焊缝，不但降低了焊缝强度，而且会产生大量的内外毛刺，甚至造成焊接搭缝等缺陷。双面埋弧焊螺旋钢管主要工艺特点：a. 成型过程中,钢板变形均匀,残余应力小,表面不产生划伤。加工的螺旋钢管在直径和壁厚的尺寸规格范围上有更大的灵活性,尤其在生产高钢级厚壁管,特别是中小口径厚壁管方面具有其他工艺无法比拟的优势, 可满足用户在螺旋钢管规格方面更多的要求。b. 采用先进的双面埋弧焊的工艺，可在*位置实现焊接，不易出现错边、焊偏和未焊透等缺陷,容易控制焊接质量。c. 对钢管进行100%的质量检查,使钢管生产的全过程均在有效的检测、监控之下，有效地保证了产品质量。d. 整条生产线的全部设备具备与计算机数据采集系统联网的功能,实现数据即时传输,由中央控制室对生产过程中的技术参数。
